Плата, яка «не пережила» чергове вимкнення світла

За останні місяці до майстерень Вінниці різко зросла кількість звернень із однією й тією ж історією: інверторний кондиціонер, холодильник з інверторним компресором чи зварювальний апарат просто «мовчить» після чергового включення електрики. Причина вже не в перегорілому запобіжнику, як п’ять років тому. Проблема глибше: гине силовий модуль або мікроконтролер на платі керування.

У Вінниці ситуацію загострює специфіка місцевої мережі: часті короткочасні відключення з різким включенням, особливо у приватному секторі Вишеньки, Тяжилова та на околицях Замостя, де лінії старі, а навантаження на підстанції нерівномірне. Коли світло з’являється після паузи, у мережі на долі секунди виникає викид напруги — той самий «стрибок», який інженери називають перехідним процесом.

Чому імпульсний блок живлення не витримує цей стрибок

Сучасна побутова техніка майже повністю перейшла на імпульсні блоки живлення (SMPS) та частотні перетворювачі. Це дало енергоефективність, але й підвищило чутливість до якості напруги. На вході такого блоку стоїть невеликий електролітичний конденсатор фільтра та дросель кола коригування коефіцієнта потужності (PFC). Коли напруга стрибає різко, а не наростає плавно, цей вузол не встигає згладити викид — і хвиля йде далі, на силовий модуль.

Саме тут ховається дорога деталь — IPM-модуль (Intelligent Power Module), який об’єднує кілька IGBT-транзисторів і драйвер керування ними. У кондиціонерах і холодильниках з інверторним компресором такий модуль керує обертами двигуна. Пробій хоча б одного плеча модуля виводить з ладу весь вузол миттєво, а часто «тягне» за собою і мікроконтролер (найчастіше чипи серії STM8 чи STM32).

Чому офіційний сервіс пропонує заміну всієї плати

Тарас Волошин, майстер з ремонту побутової та кліматичної техніки www.vinnica.repair, який приймає замовлення по Вінниці вже понад дванадцять років, пояснює логіку офіційних сервісних центрів так: «Виробник постачає плату як неподільний вузол. Технік у авторизованому сервісі працює за регламентом: діагностика — заміна модуля цілком — тест. Йому не платять за пошук конкретного пробитого транзистора чи обірваної доріжки, тому економічно вигідніше поставити нову плату в зборі». За словами майстра, така заміна в середньому коштує 60–70% від вартості самого приладу, особливо коли йдеться про сучасний інверторний кондиціонер чи холодильник з електронним блоком управління компресором.

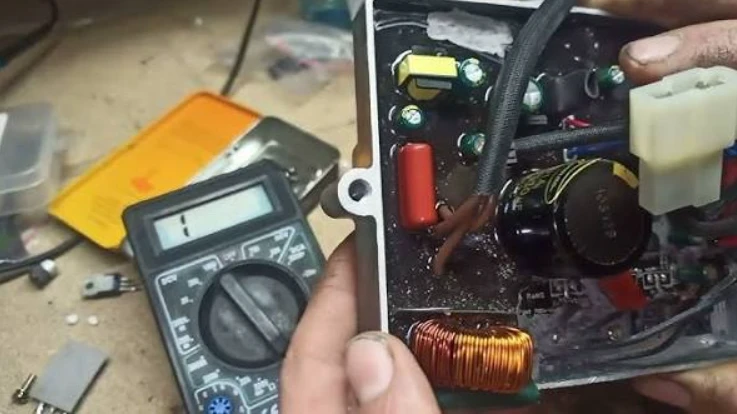

Незалежний майстер працює інакше: розбирає плату, прозвонює силові ключі мультиметром, шукає обрив чи коротке замикання на конкретному IGBT-транзисторі або оптроні драйвера. «Найчастіше горить один канал IPM-модуля або вихідний оптрон HCPL, який розв’язує сигнальну частину від силової. Замінити деталь коштує в рази дешевше, ніж міняти всю плату», — каже Тарас Волошин.

Що саме відбувається під час перепайки

Процес ремонту вимагає термоповітряної паяльної станції з контролем температури: багатошарова плата з BGA чи QFP корпусами не пробачає перегріву. Майстер знімає пошкоджений IPM-модуль феном при 320–350°C, очищає контактні майданчики, наносить нову партію припою та встановлює сумісну деталь. Обов’язково перевіряються й супутні елементи: конденсатори драйвера, резистори затвора (gate resistor) та варистор на вході, який часто бере на себе перший удар і вигорає першим, рятуючи решту плати.

Якщо варистор вже вигорів у попередній аварії, а власник цього не знав, наступний стрибок б’є без захисту — і пошкодження зачіпляє одразу кілька вузлів. Тому Тарас Волошин після будь-якого ремонту перевіряє і за потреби відновлює саме цей елемент, а не лише «видиму» несправність, інакше повторний виїзд у Вінниці неминучий уже за кілька тижнів.

Коли перепайка не рятує

Є випадки, коли ремонт втрачає сенс. Якщо стрибок напруги пробив не один канал модуля, а знищив мікроконтролер разом із кількома силовими ключами і «виніс» доріжки плати, вартість роботи наближається до вартості нового вузла — і чесний майстер сам порадить заміну. За словами Тараса Волошина, приблизно у одному випадку з п’яти це стає зрозуміло вже після діагностики, і клієнту кажуть про це одразу, до початку робіт.

Що реально захищає техніку у Вінниці

Простий подовжувач із варистором не розрахований на різкі перепади при відновленні подачі електроенергії — його захисний елемент розрахований на одиничні спрацювання і з часом деградує непомітно. Реальний захист дає стабілізатор релейного чи сервоприводного типу зі швидкістю реакції в мілісекундах, або пристрій захисту від імпульсних перенапруг (УЗІП) на вводі в щитку. Для приватного сектора Вінниці, де перепади трапляються саме після планових чи аварійних відключень, майстри радять поєднувати обидва варіанти.

Коли техніка показала ознаки збою — не вмикається, пищить кодом помилки чи пахне паленою ізоляцією — розбирати корпус самостійно небезпечно: конденсатори фільтра тримають заряд навіть після знеструмлення. У таких ситуаціях мешканці Вінниці частіше звертаються до сервісного центру по ремонту побутової техніки, де діагностику проводять безпосередньо на місці, з’ясовуючи, чи достатньо замінити один силовий елемент, чи плату дійсно варто міняти повністю.
